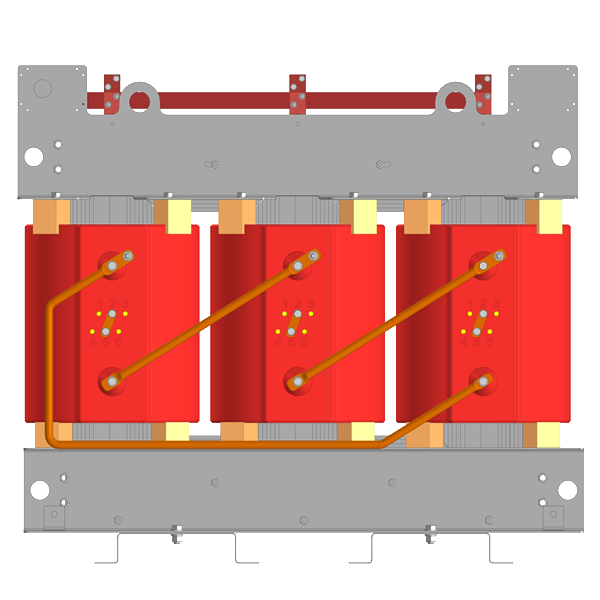

Сухой силовой трансформатор ТСЛ

Применяется в распределительных сетях и понижающих подстанциях. Рекомендуется к установке в сухих закрытых помещениях,а также на объектах расположенных вблизи жилых и не жилых помещений. Установка сухих трансформаторов предпочтительна на площадках, удалённых от служб аварийного и пожарного реагирования. Это обеспечивается отсутствием в конструкции материалов поддерживающих горение и, что важно, низкой шумностью трансформатора.
Конструкция:
Магнитопровод:
- Выполнен из анизотропной электротехнической стали с низкими удельными потерями;
- Сборка листов осуществляется по технологии «Step-lap».
Обмотки:
- Обмотка высшего напряжения выполнена с применением литой изоляции, что обеспечивает высокие диэлектрические свойства и снижение габаритов трансформатора;
- Обмотка низшего напряжения выполнена из широкой полосы медной ленты, что позволяет достичь высокой электродинамической стойкости обмоток;
- Класс нагревостойкости обмоток F(155о С) или H(180оС).
Активная часть:
- Конструкция активной части обеспечивает рациональное использование материалов.
Трансформатор соответствует классу энергоэффективности AA0+ по стандарту EN 50588-1:2015 (E)
Сервис:
Сервисно-монтажная служба организовывает и производит:
- Шефмонтаж (техническое руководство и надзор по монтажу);
- Сервисное обслуживание установленных трансформаторов;
- Рекомендации по установке;
- Гарантийное обслуживание, в том числе, гарантийный ремонт;
- Страхование доставки оборудования.
Мощности, кВА | Напряжения ВН, кВ | Схема соединения | Климатическое исполнение | Тип диэлектрика |
---|---|---|---|---|
100 |
10 (6) |
Δ/Yн-11 Y/Zн-11 |
У2, У3 |
Литая изоляция |
160 |
||||
250 |
||||
400 |
